谷歌加速器官方厂LRF立式燃煤热风炉

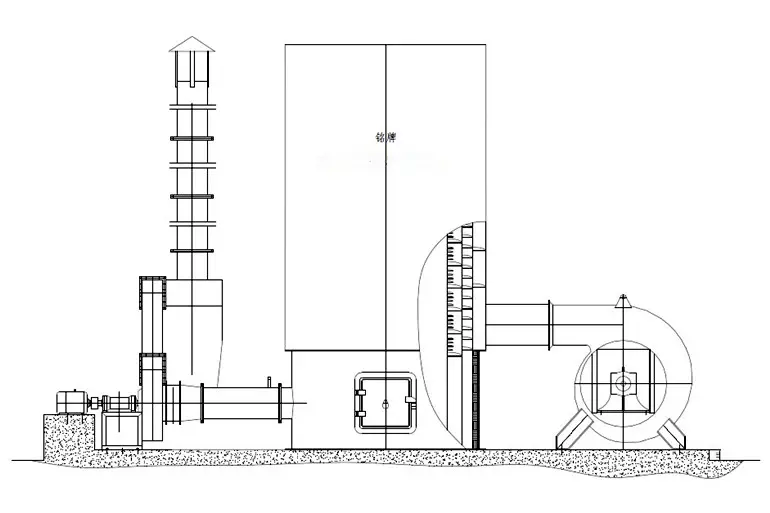

谷歌加速器官方厂 LRF系列燃煤热风炉结构示意图如下

LRF系列燃煤热风炉由我公司与中国船舶重工业集团公司联合开发设计的新一代供热产品,该产品采用多头螺旋槽片换热技术,将燃烧与换热设计成一体化,使产品结构紧凑、布局合理,换热强度大,升温快,热效率高。LRF型热风炉具有占地面积小、安装操作方便,热风干净,性能稳定等特点。该热风炉利用间接热传递技术,以干净的空气为传热介质,为各行各业的用热工艺提供理想的直接热源,供热温度分为低温(80~150℃)、中温(200~300℃)、高温(400~550℃)、三种档次,客户可根据烘干工艺的要求自由选择。

产品特点:
     1、以煤、硬柴为燃料。2、以洁净的热空气作为干燥介质。3、能耗低,热效率高。4、自动测温和显示。5、操作简单,使用方便,配套设备全部国产,其性能指标达到先进产品水平。若以Ⅱ、Ⅲ类烟煤为燃料,其含硫量应小于1%,煤中不得混入木块、石块、金属件等杂物,大块的煤要砸碎。

工作原理:
    该热风炉的燃烧室与换热器合为一体,采用全钢板多层套筒式结构,其炉心下部为燃烧室,上部和四周为环行换热器,空气和烟气均是双回程,各行其道进行换热。为了提高热效率,采用多头螺旋槽片换热技术和紊流原理,减薄层流厚度,使空气和烟气在行进中不断交换旋向,大大强化了换热效果。
    工作过程:燃煤在炉膛内产生高温烟气,在风机的作用下进入烟环,与外侧空气进行热交换后,经烟道由烟囱排出,冷空气由鼓风机吹入热风炉外壳,经炉顶流入炉膛外侧空气环,由热风出口管道供给需干净热风的设备。

技术参数

型 号
MODEL
输出热量
(kcal/h)
输出风量
(m3/h)
输出温度
(℃)
耗煤量
(kg/h)
烟气引风机型号
LRF4-2.5 2.5万 1500-560 60-200 10-12 鼓风机80-100W
LRF4-5 5万 3500-930 60-200 14-17 鼓风机200-300W
LFR4-10 10万 5600-1480 60-200 18-24 Y5-47 No3C 1.1kw
LRF5-15 15万 12000-2160 60-250 40-45 Y5-47 No4C 2.2kw
LRF5-20 20万 17000-3500 60-250 52-64 Y5-47 No4C 2.2kw
LRF5-30 30万 25000-4330 60-250 80-85 Y5-47 No4C 3.0kw
LRF5-40 40万 28000-5600 60-250 115-125 Y5-47 No4C 3.0kw
LRF5-60 60万 45000-8660 60-250 160-170 Y5-47 No4C 5.5kw
LRF6-80 80万 83000-12500 60-350 240-250 GY2-1 11kw
LRF6-100 100万 94000-16800 60-350 330-355 GY2-1 15kw
LRF6-120 120万 110000-19200 60-350 410-425 GY4-1 18.5kw
LRF6-160 160万 134400-23000 60-350 480-490 GY4-1 18.5kw
LRF6-180 180万 155000-25600 60-350 530-550 GY4-1 18.5kw
LRF6-200 200万 170000-28000 60-350 600-620 GY5-1 22kw


    1. 输出温度指输入温度在20℃时的温升值。
    2. 输出温度高于300℃时,热风炉内壁采用不锈钢等耐高温材料制造,价格另议。
    3. 煤的燃烧值按22990KJ/Kg计算。
    4. 设备布置图来函备索。
    5. 输出温度在设计时可达500℃-800℃,价格另议。
